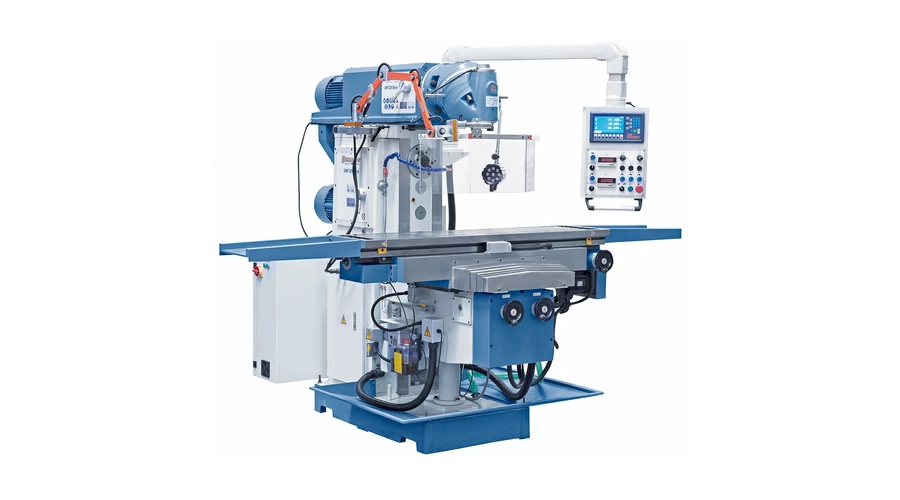

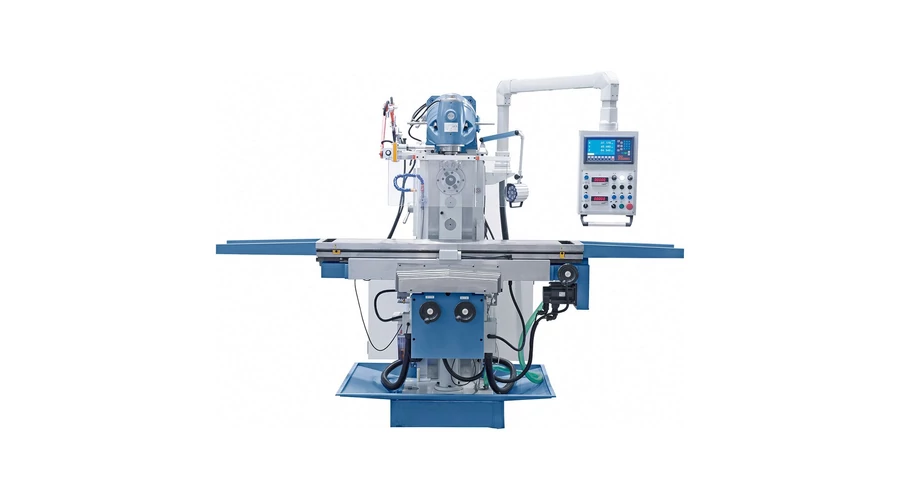

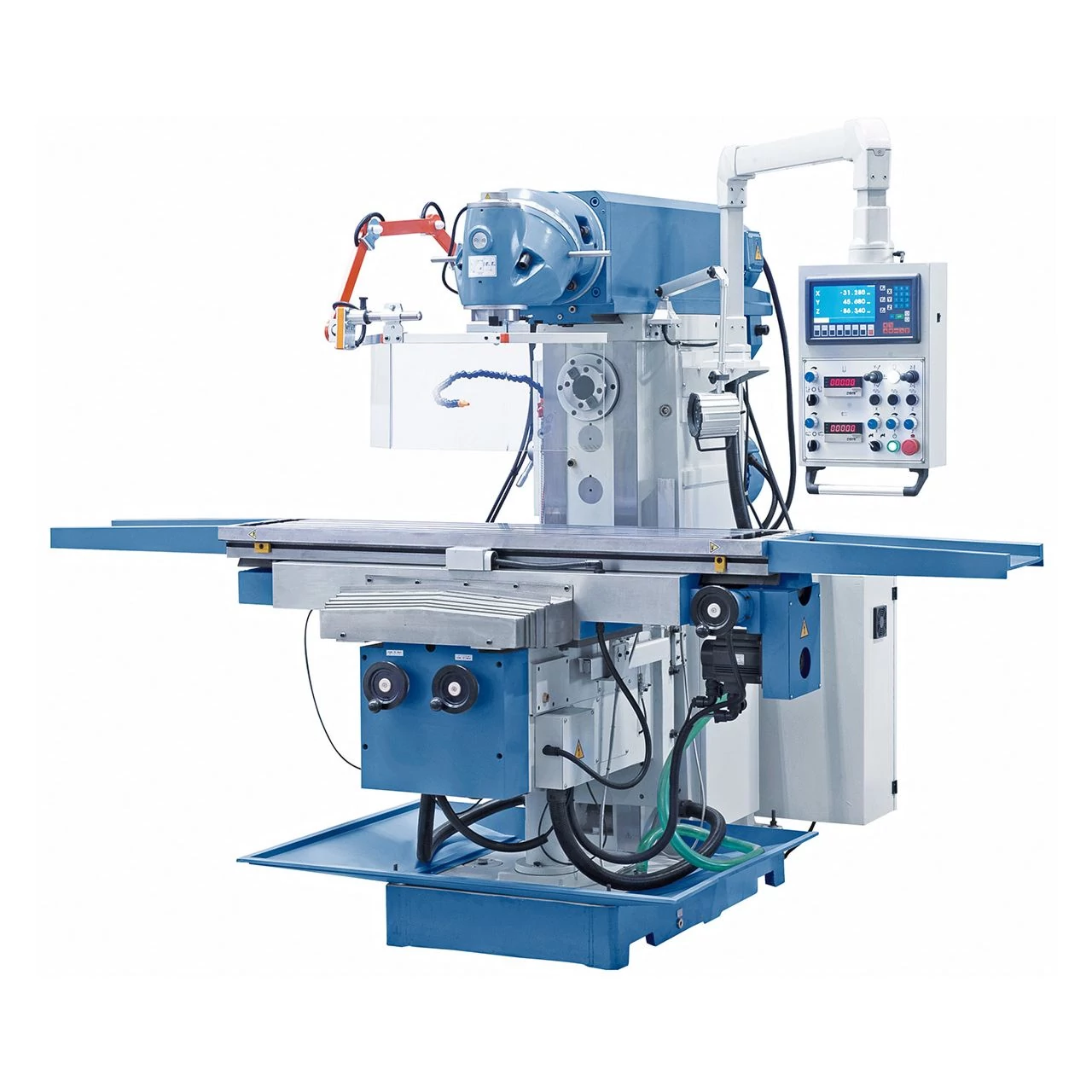

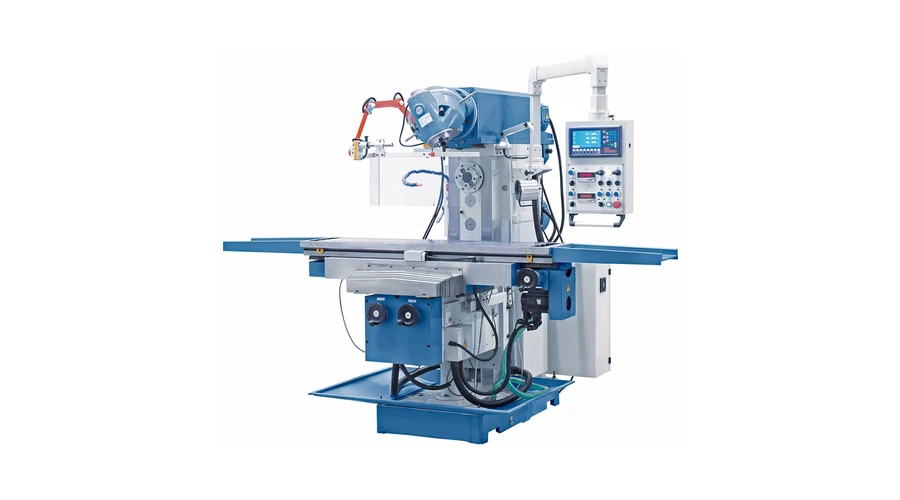

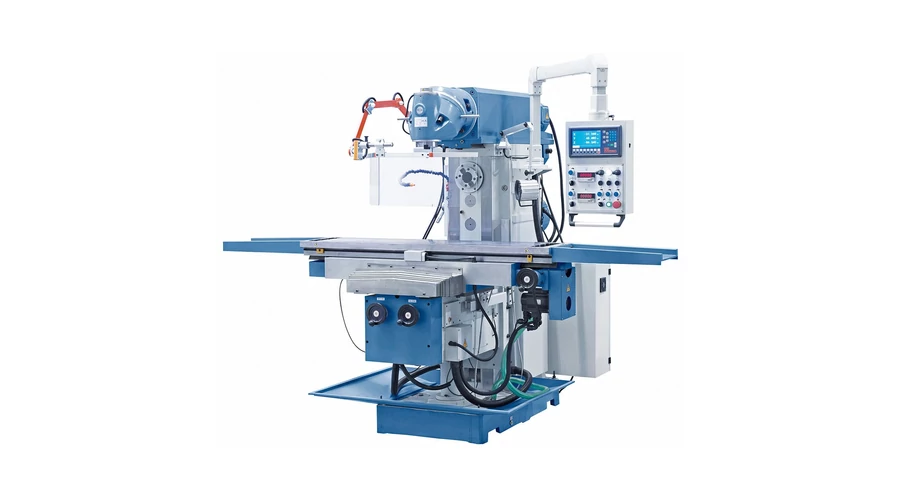

BERNARDO UWF 200 Servo marógép

Ár:

12.436.515 Ft + ÁFA ( 15.794.374 Ft )

Ipari felhasználásra készült, univerzális marógép szervohajtással, fokozatmentes előtolással és gyorsmenettel.
Gyártó:
Szállítási díj:	31.750 Ft
Elérhetőség:	Rendelhető
Várható szállítás:	2024. november 25.
Szállítási információk - expressz szállítás
Kedvencekhez adom

Leírás Paraméterek

Fokozatmentesen szabályozható előretolás és gyorsmenet minden tengelyen, szervomotoros meghajtással.

Hézagmentesen előre beszorított golyós-körbefutó orsók mind a három tengelyen.

Változtatható sebesség beállítás a vízszintes és függőleges tengelyen az optimális nyomaték eléréséhez.

Edzett és precíziós csiszolású vezetők a munka nagyfokú pontosságát biztosítják.

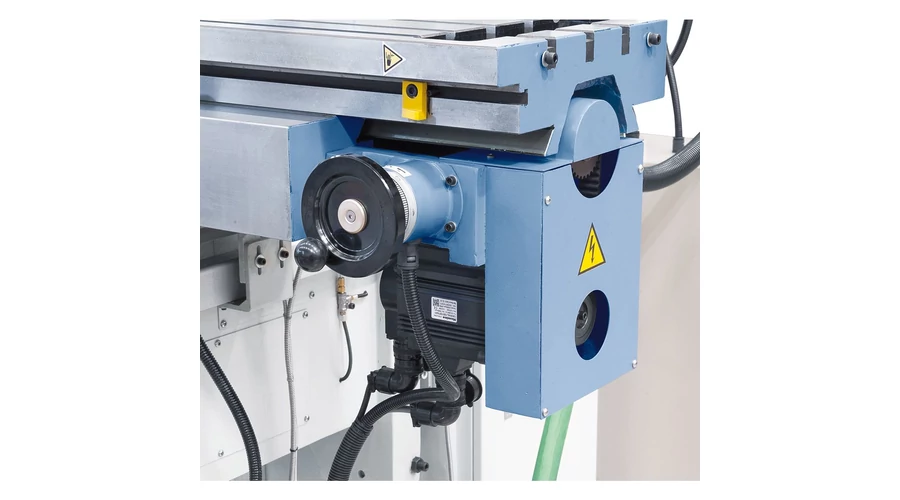

Alapkivitelben 3 elektronikus kézikerékkel rendelkezik az összes tengely kézi kezeléséhez.

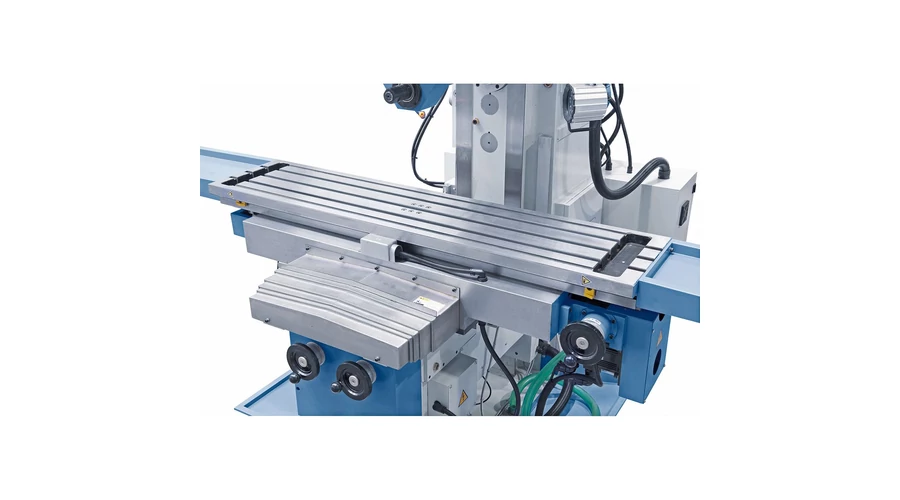

Nagyra dimenzionált keresztasztal T-hornyokkal, precízen kidolgozott felületű.

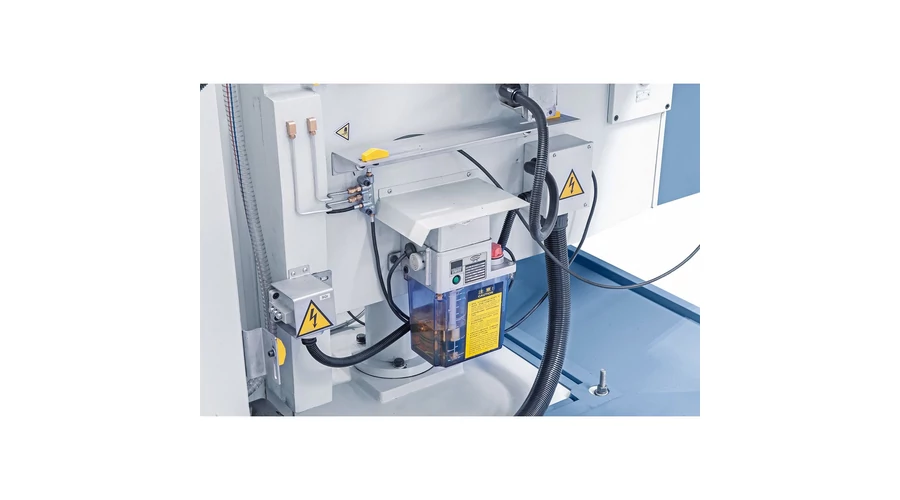

Központi kenéssel a vezetőpályákhoz felszerelt.

A kívánt előretolási sebesség gyors és egyszerű beállítása közvetlenül a kezelői panelen.

Sorozatszerűen gyorsmenettel az x-, y- és z-tengelyen a mellékidők lecsökkentésére.

Nagyméretű derékszögű vezetés az y-tengelyen, fecskefarok-vezetés az x- és z-tengelyen gondoskodnak a nagyobb stabilitásról.

Szállítási terjedelem:

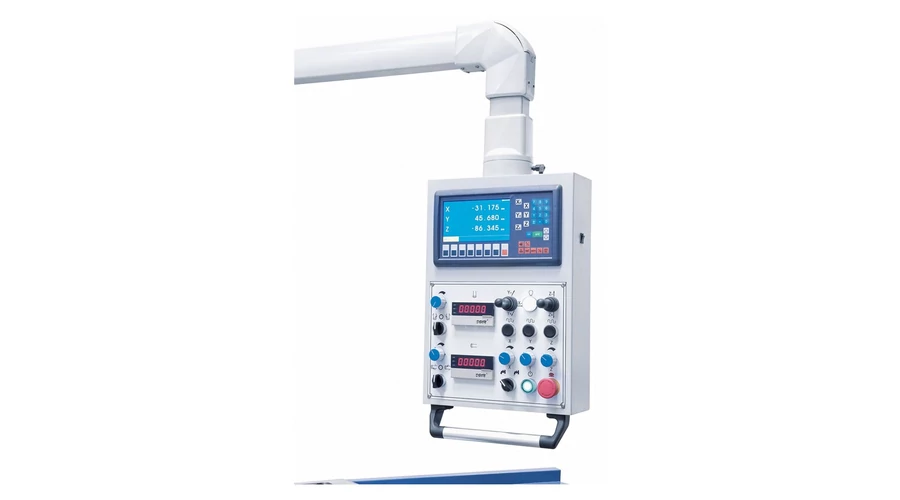

3 tengelyes helyzetmutató ES-12 H LCD kijelzővel

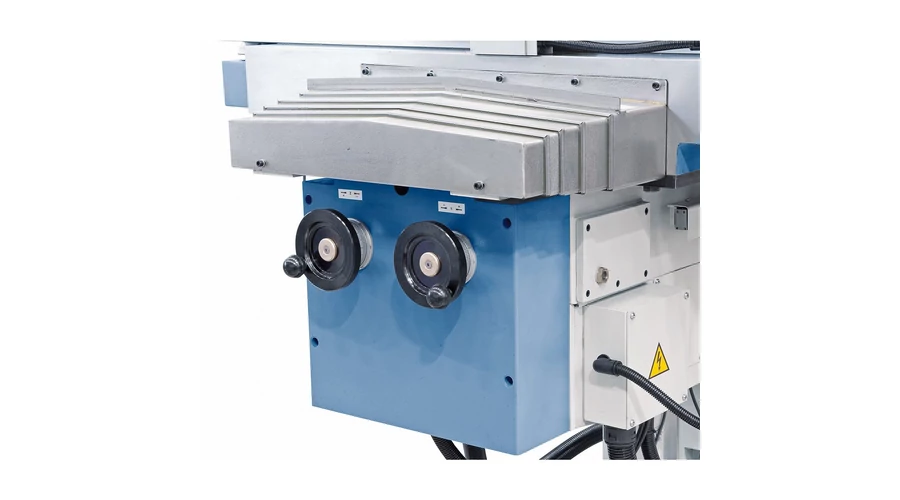

Elektronikus kézikerekek

Fokozatmentes előtolás minden tengelyen

Szorítóorsó M 24

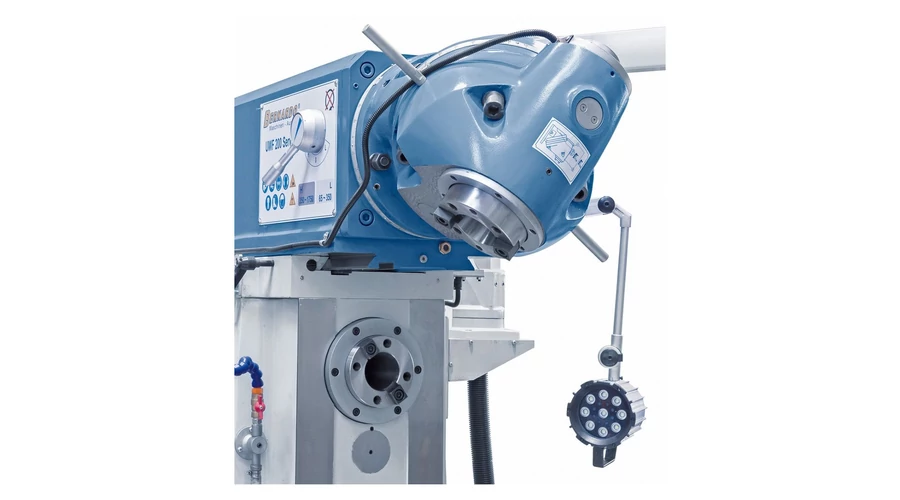

LED-géplámpa

Hűtőanyag-berendezés

Vízszintes-ellencsapágy

Hűtőanyag-kád

Univerzális védőberendezés

Hosszú marótüske ISO 50/27 mm, ISO 50/32 mm

Kombi-feltűző-marótüske ISO 50/32 mm

Szűkítőhüvely ISO 50 / MK 4

Automatikus központi kenés

Alkalmazási szerszám

Szállítható különtartozék:

Nagybefogású-gépsatu FJ 150 (cikkszám: 28-2087)

Hidr. gépsatu VH 150 forgótányérral (cikkszám: 28-2090)

Magasnyomású-gépsatu forgótányérral PHV 160 (cikkszám: 28-2121)

Fél-univerzális-osztófej BS-1 (cikkszám: 27-1046)

Vízszintes- és függőleges kerekasztal HV 10 (cikkszám: 27-1002

Szorítószerszám szortiment 58-részes, 14 mm / M 12 (cikkszám: 28-1001)

Nagybefogású-gépsatu FJ 150 (cikkszám: 28-2087)

Síkmaró 75° - átmérő 100 mm - B 32 mm (cikkszám: 42-1086)

Fél-univerzális-osztófej BS-1 (cikkszám: 27-1046)

Maró-szorítófogó-tokmány ER-szett, ISO 40,3-25 mm (cikkszám: 26-1011)

Sík- és kiesztergálófej-szett diam. 75 mm, inkl. fúrórudak (cikkszám: 25-1020)

Vízszintes- és függőleges kerekasztal HV 10 (cikkszám: 27-1002)

Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (cikkszám: 54-1206)

Kukoricamaró átm. 125 mm / B 40 (cikkszám: 42-1061)

Cikkszám	02-1293XL
Asztal mérete	1600 x 360 mm

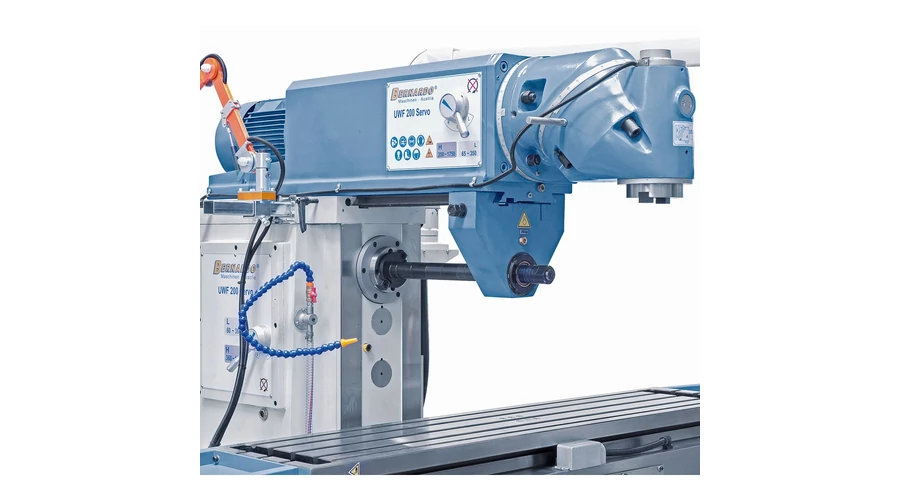

Orsó felfogás vízszintes	ISO 50

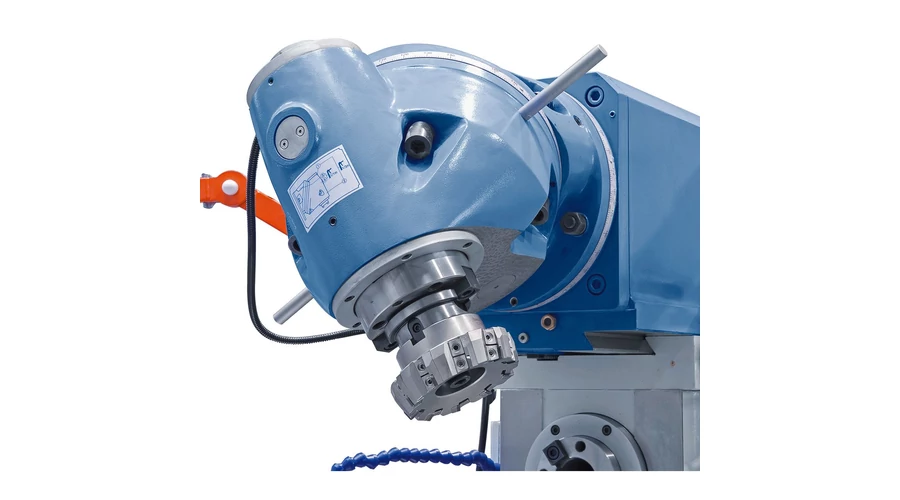

Orsó felfogás függőleges	ISO 50

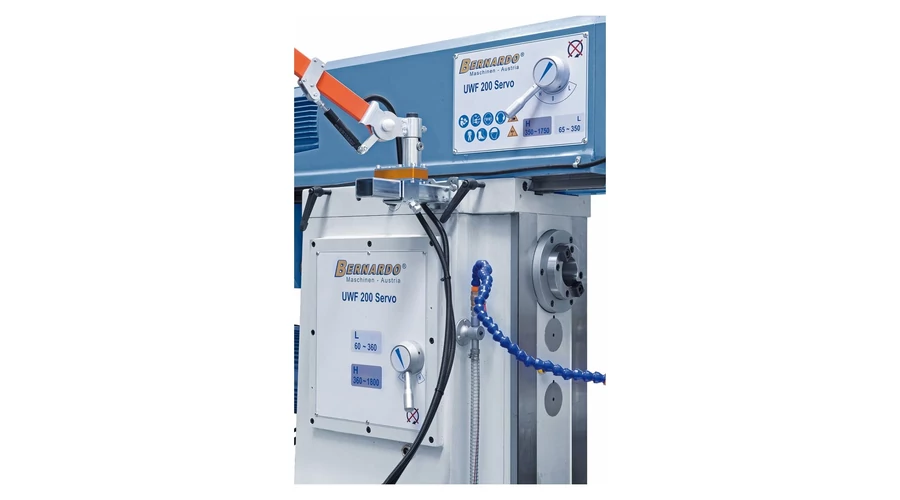

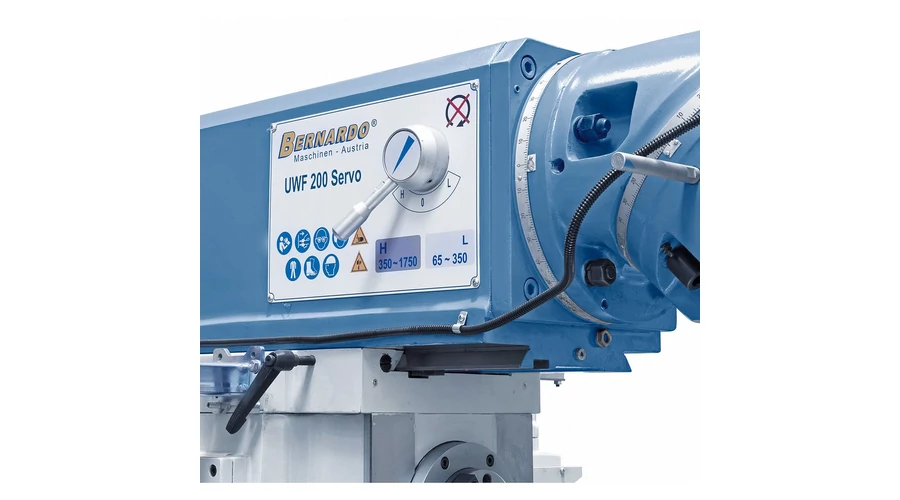

Orsó fordulatszám vízszintes	(2) 60 - 360 / 360 - 1800 ford./perc
Orsó fordulatszám függőleges	(2) 65 - 350 / 350 - 1750 ford./perc
Eljárási táv hosszanti (x)	1300 mm
Eljárási táv kereszt (y)	300 mm
Eljárási táv függőleges (z)	400 mm
Orsó / asztal távolság vizszintes	15 - 350 mm
Orsó / asztal távolság függőleges	180 - 610 mm
Hatósugár	250 - 980 mm
Max. munkadarab súly	300 kg
T-horony (mennyiség / szélesség / távolság)	3 / 18 / 80 mm
Előretolási tartomány hosszanti	10 - 1000 mm/perc
Előretolási tartomány kereszt	10 - 1000 mm/perc
Előretolási tartomány függőleges	10 - 500 mm/perc
Gyorsmenet x- és y-tengely	10 - 3000 mm/perc
Gyorsmenet z-tengely	10 - 750 mm/perc

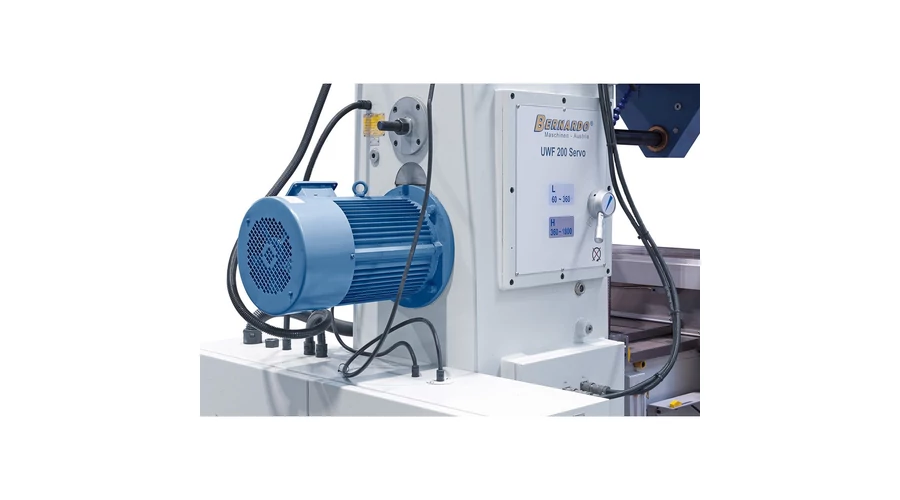

Motor teljesítmény vízszintes	7,5 kW
Motor teljesítmény függőleges	5,5 kW
Szervómotor (forgatónyomaték / teljesítmény)	10 Nm / 1,5 kW
Hűtőfolyadék szivattyú teljesítmény	90 W
Hűtőfolyadék szivattyú szállítási mennyiség	25 l/perc
Gép méretei (Sz x Mé x Ma)	2790 x 2200 x 2200 mm
Kb. súly	2850 kg
