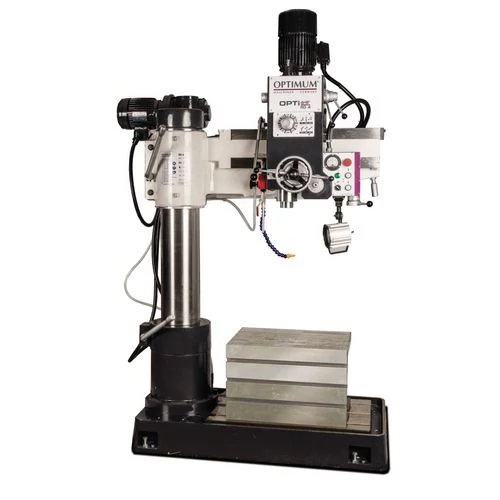

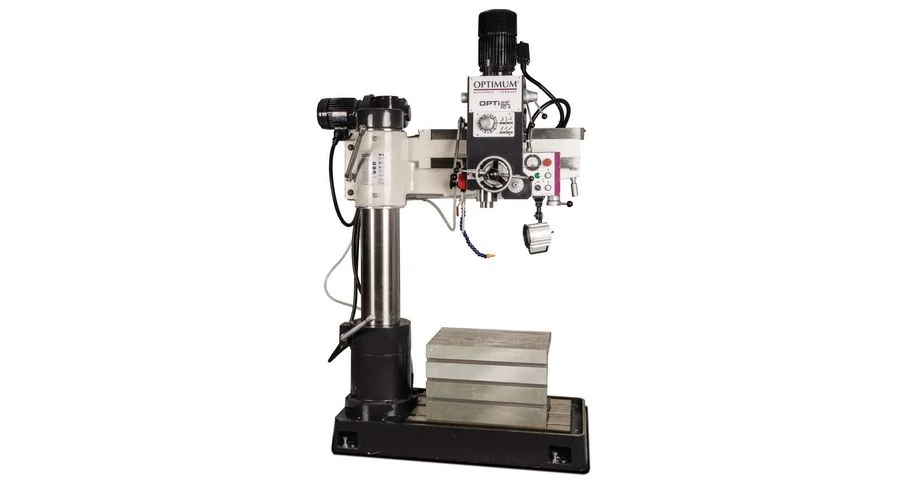

OPTIdrill RD 4 Sugárfúrógép
|
Ipari gyártásra és folyamatos termelésre készült, magas minőségű és erős kialakítású sugárfúró gép max. 32 mm-es fúrás kapacitással. |
|
| Gyártó: |
|
| Szállítási díj: | 31.750 Ft |
| Elérhetőség: | Rendelhető |
| Várható szállítás: | 2025. április 07. |
|
Szállítási információk - expressz szállítás
|
|
|
|
|
Leírás
OPTIdrill RD 4 Sugárfúrógép
Sokoldalú alkalmazás: fúrás, dörzsárazása, menetelés
Elektromos fékezésű motor.
Nehéz, masszív, kiváló minőségű öntvény.
Hosszú kinyúlás a vízszintesen állítható gépfejnek köszönhetően.
Sima futású forgó- és mozgótengelyek.
Igényesen megmunkált oszlopforgatás optimalizált befogással a maximális stabilitás érdekében minimális befogási eltolás mellett.
A gém robusztus, merev felépítése.
A gém magasságállítása erőteljes motorhajtással és emelőorsóval.

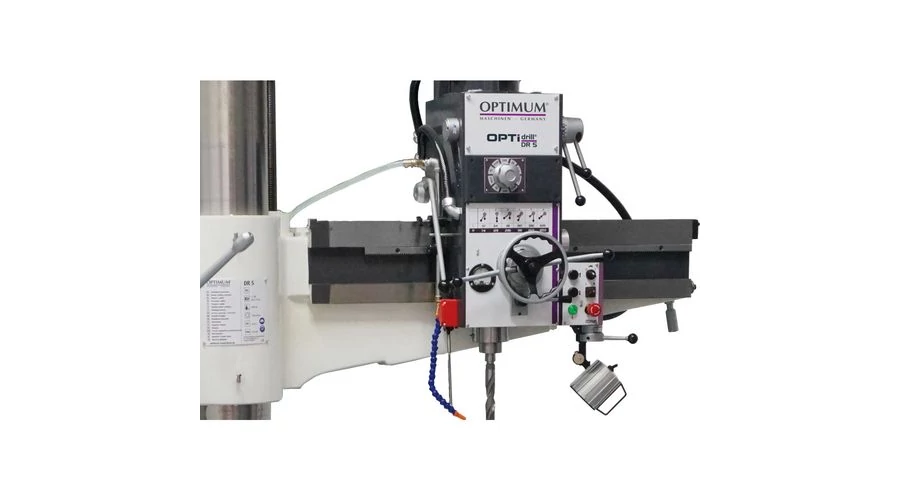

A fúrófej olajfürdős hajtóművel.
A gém vezetőpályái edzettek és precíziósan köszörültek.
Króm-nikkel ötvözetű acél fogaskerekek, edzett és precíziós köszörülés, így csendes és egyenletes járás.
A fúrófej és a fúróoszlop egymáshoz vagy külön-külön is rögzíthető/oldható.
Futás előre és hátra.
Masszív, pontos fúróasztal, nagy méretek.
Edzett és köszörült munkaasztal párhuzamos T-hornyokkal.
LED géplámpa
Túlmelegedés elleni védelem.
A vastag falú öntöttvas oszlop egyenletes futást és stabilitást biztosít.

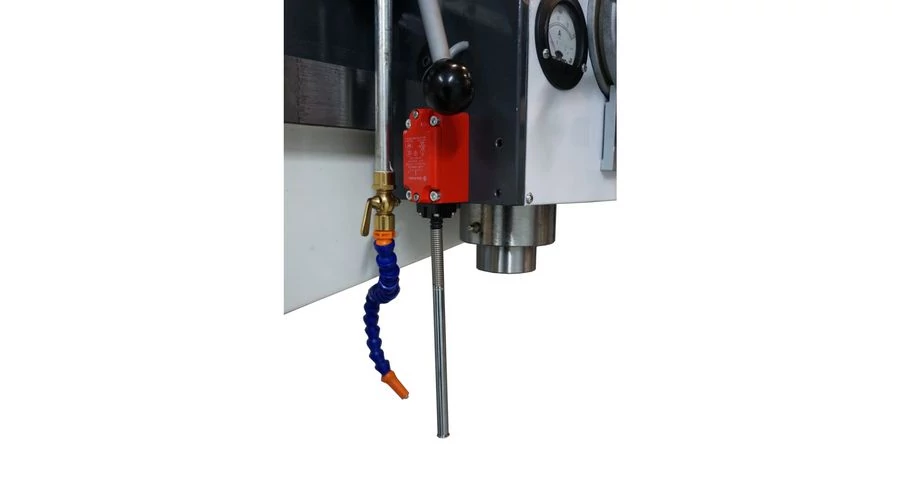

Hűtőberendezés hűtőfolyadék tartállyal a gép lábában.

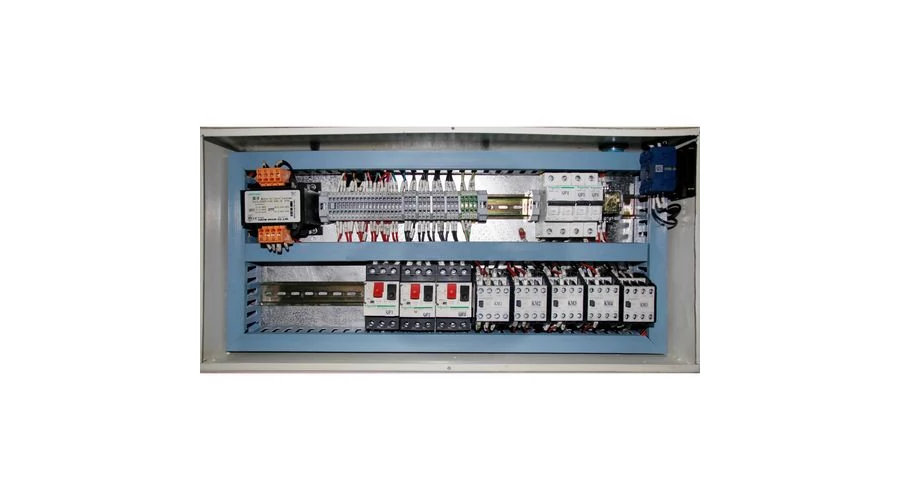

Minden tengely manuális rögzítésű -..- Vezérlés 24 V DC alacsony feszültségű elektronikával.
Áttekinthető kezelőpanel
Szállított tartozékok:
Munkaasztal
(!)FÚRÓTOKMÁNYT NEM TARTOZÉK
Opcionálisan kérhető tartozékok:
Direkt befogású tokmány MK4/1-16mm (3050574)
Spirálfúró HSS MK3 9részes 14,5/16/18/20/22/24/26/28/30mm (3051003)
Morzekúp átalakító MK4 - B16 (3050661)
Morzekúp átalakító MK4 - MK3 (3051003)
Leszorító klt. SPW16, 58 r.klt. (3352019)
Paraméterek
| Cikkszám | 3049040 |
| Motor teljeítménye | 3,0 kW 400V, 3Ph ~50Hz |
| Főorsó motor hajtás kimenet | 1.5 kW |
| Gém motor hajtás kimenet | 0,75 kW |
| Hűtőfolyadék szivattyú motor kimenet | 90 W |
| Fúrási kapacitás acélnál (S235JR) | 32 mm |
| Folyamatos fúrási kapacitás acélnál (S235JR) | 28 mm |
| Orsó löket előtolás hossza | 210 mm |
| Orsó mérete | MK4 |
| Orsó sebességtartománya | 72 - 1247 ford./perc |
| Löket előtolás sebességtartományok száma | 6 |
| Löket előtolás sebesség tartománya | 0,05 - 0,15 mm / fordulat |
| Löket előtolás sebesség fokozatok | 3 |
| Oszlop átmérője | 210 mm |
| Fúróasztal mérete | 1260 x 640 mm |
| Fúróasztal T-horony mérete | 19 mm |
| Fúróasztal T-horony száma | 3 db |
| Fúróasztal T-horony távolsága | 171 mm |
| Orsó - fúróasztal távolság max. | 1060 mm |
| Orsó - fúróasztal távolság min. | 260 mm |
| Kocka asztal T-nyílás távolság | 100 mm |
| Távolság orsó - fúróasztal max. | 1060 mm |
| Konzolos kar forgási szöge | 180° |
| Utazási távolság fúrófej (vízszintes) | 530 mm |
| A kar függőleges lökete | 580 mm |
| Min. távolság orsó - oszlop | 220 mm |
| Max. távolság orsó - oszlop | 750 mm |
| Távolság orsó - szorítóasztal min. | 0 mm |
| Távolság orsó - szorítóasztal max. | 675 mm |
| Rögzítőasztal hossza | 600 mm |
| Rögzítőasztal szélessége | 445 mm |
| Rögzítőasztal magassága | 380 mm |
| Gépláb hosszúsága | 1260 mm |
| Gépláb szélessége | 700 mm |
| Gépláb T-horony | 19 mm |
| Gépláb T-horony száma | 3 db |
| Gépláb T-horony távolság | 100 mm |
| Gépláb munkafelület mérete | 828 x 522 mm |
| Gép méretek (Ho x Szé x Ma) | 1260 x 700 x 2180 mm |
| Kb. súly | 1120 kg |
| (!)FÚRÓTOKMÁNYT NEM TARTOZÉK |
